プラスチック熱交換器(樹脂熱交換器)|チューブバンドル

プラスチック熱交換器シェル&チューブ(旧製品)

お知らせ

  • 誠に申し訳ございませんが、現在2パスタイプにつきましては試作、量産共に生産を終了しております。
  • ワンパスタイプにつきましては納期の余裕を頂ける場合に受注させていただいておりますので、一度ご相談ください。

プラスチック熱交換器シェル&チューブAタイプ(フランジレス・ツーパスタイプ)

※ツーパスタイプは生産終了しました。

  • Slide image
  • Slide image
  • Slide image
  • Slide image
  • Slide image
  • Slide image

プラスチック熱交換器の主な特徴(軽量・耐食性・安価)

Point

  • 素材がオールプラスチック製(樹脂製)なので軽量で耐食性に優れ腐食しない。 ※条件により変わりますので、詳しくは担当までお問い合わせ下さい。
  • 腐食に強い為、金属製では使うことが出来ない流体に対応できる。
  • 金属製素材の熱交換器と比べ性能あたりの単価を抑えられるので、設備投資が容易になる。
  • 熱伝達性能面では、金属製に劣るがコスト面で補える為、複数台の設置によりプラスチック製素材のメリットを発揮できる。
  • 性能低下時はチューブ側を新品に入れ替える事も容易になる。(※フランジタイプのみの設定)
  • チューブはPPのみで出来ている為、リサイクル可能で環境にやさしい。
  • シェル内部・チューブ外部の清掃が簡単。(※フランジレスタイプはチューブの取出しはできません)
  • 本体に装着されている、「かきとりレバー」によりチューブに付着したゴミ等の清掃も可能。(※オプション設定になります)
  • 縦置・横置での設置が可能。

※仕様に応じて内部のチューブの本数、長さ、シェルの直径、長さ等対応可能です。担当までお気軽にお問合せ下さい。

プラスチック熱交換器の仕様について

ご確認下さい

  • 写真のシェル(胴体)は、説明用に透明な素材を使用しております。
  • 通常のシェルは、グレーの塩ビ素材になります。
  • 写真の透明なシェルを使用したタイプは、特注にて製作いたします。

プラスチック熱交換器の主な使用例

こんな使い方をされています

  • 浴槽・プールの循環昇温・冷却
  • 温泉排水を利用した給湯・暖房・融雪
  • 地下水や河川利用の冷房
  • 排熱回収
  • 化学工業

ポイント


樹脂は耐食性に優れ腐食しないので、金属製使用不可のところでも使用できる。
※ただし、金属製と比べると性能は劣る。

プラスチック熱交換器シェル&チューブ仕様(フランジレス)

チューブ素材 ポリプロピレン
シェル素材 塩ビ
チューブ水量 15~40L/min
チューブ使用圧力範囲 0.05Mpa以下(常温)
チューブ耐圧力 0.1Mpa以下(常温)
シェル水量 20~90L/min
シェル耐圧 0.2Mpa
連続使用可能温度 シェル側50℃、チューブ側90℃(使用条件、環境による)

プラスチック熱交換器 材質最高使用温度

チューブ:ポリプロピレン
最高使用温度:90℃
シェル:ポリ塩化ビニル
最高使用温度:50℃

プラスチック製熱交換器と金属製熱交換器との比較

材質
  • 特徴
  • 熱伝達性能
  • 耐薬品性
  • 重量
  • 設置方法
  • 価格
プラスチック熱交換器
  • 腐食しない
  • 金属より劣る
  • 強い
  • 軽い
  • 縦横可
  • 安価
金属製熱交換器
  • 性能が良い
  • 良い
  • 弱い
  • 重い
  • 高価

プラスチック熱交換器シェル&チューブBタイプ(フランジタイプ・ツーパスタイプ)

※ツーパスタイプは生産終了しました。

  • Slide image
    プラスチック熱交換器シェル&チューブ(フランジレス)
  • Slide image

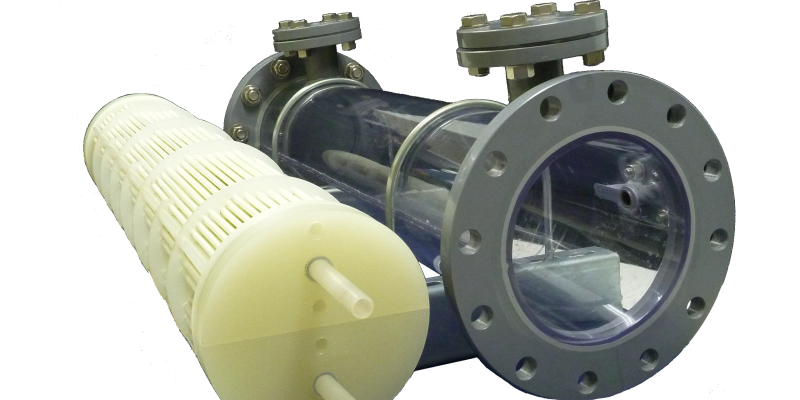

    プラスチック熱交換器シェル&チューブ(フランジタイプ)
  • Slide image
    プラスチック熱交換器シェル&チューブ(フランジタイプ)
  • Slide image
    プラスチック熱交換器シェル&チューブ(フランジタイプ)

プラスチック熱交換器シェル&チューブ仕様(フランジタイプ)

チューブ素材 PP(ポリプロピレン)
管寸法例
  • 外径 φ6mm~φ13mm
  • 肉厚 0.2mm~0.3mm
  • 高さ 60mm~1000mm
使用例
  • 浴槽・プールの循環昇温・冷却
  • 温泉排水を利用した給湯・暖房・融雪
  • 地下水や河川利用の冷房
  • 排熱回収
  • 化学工業
特徴
  • チューブとシェルは一体ではないので、取り外してシェル内部・チューブ外部の清掃が可能
  • 従来の金属製品とは違い樹脂製品なので軽量となっている
  • 縦置・横置での設置が可能

材質最高使用温度

チューブ:ポリプロピレン
最高使用温度:90℃
シェル:ポリ塩化ビニル
最高使用温度:50℃

プラスチック熱交換器と金属製熱交換器との比較

材質
  • 特徴
  • 熱伝達性能
  • 耐薬品性
  • 重量
  • 設置方法
  • 価格
プラスチック熱交換器
  • 腐食しない
  • 金属より劣る
  • 強い
  • 軽い
  • 縦横可
  • 安価
金属製熱交換器
  • 性能が良い
  • 良い
  • 弱い
  • 重い
  • 高価

プラスチック熱交換器シェル&チューブ分解図

プラスチック熱交換器ご使用にあたっての注意点

  • チューブ内清掃は困難なため, チューブ側はクリーンな液体を推奨
  • チューブ側水量 15~40 L/min まで
  • シェル側水量 20~90 L/min まで

プラスチック熱交換器シェル&チューブ性能試験

  • 用水路の水をポンプで引きシェルに流し、シェル内を通った水は再び用水路へと還す。
  • チューブ側はオイルクーラーと接続し温水となって流れ、チューブ内を通る事で冷却されて再びオイルクーラーで温水となる。
  • 用水路の水温とチューブ内を通る水温の差を広げるため、オイルクーラーの設置空間温度を石油ストーブを設置し上昇させる。

プラスチック熱交換器シェル&チューブ(シェルアンドチューブ式)実験図

※本試験では熱交換器の性能を測定するものであり、 実際の用途ではありません。
